双向推力角接触球轴承的公差选型介绍

更新日期:2016-09-20 14:21:40 信息来源: 阅读次数:

一般来说，轴承都是用在机械或需要活动的机器设备上，而双向推力角接触球轴承是用于丝杠驱动的精密轴承。根据不同系列的轴承，可以提供高的轴向刚度和轴向承载能力，适应高速和快速加速，更高的运转精度，它们还可以承受径向力和一侧或两侧的轴向力。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

内圈和球、保持架组件以及外圈相匹配。因此可以对轴承施加给定的轴向预载。接触式密封可保护滚动体免受污染和潮气的危害。对于较高转速，可采用间隙密封。这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带孔的轴承通过螺栓直接安装在相邻结构上。由于没有定位孔的要求或者不需要加工相匹配的轴承端盖，这种解决方案特别经济。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

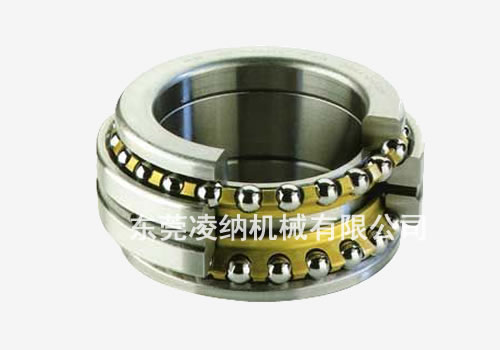

双向推力角接触球轴承图 yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

对于多数应用，较低精度的轴承布置通常就足够了。因此，我们也提供较大公差的轴承 yXy东莞J9九游会机械有限公司

这些是带向心轴承组件的双向推力精密圆柱滚子轴承。因此ZKLF1255-2RS-PE的选型内圈、外圈和圆柱滚子与保持架组件相互匹配，因此采用精密锁紧螺母可以给轴承施加给定的轴向预载。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带孔的轴承通过螺栓直接安装在相邻结构上。接触表面较大和孔间距小，因此其与相邻结构的连接刚度很高、固定效果良好。原来需要的固定轴承的轴承端盖和配合件也可以省掉。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

如果轴圈的轴向相邻空间不足或需要密封，则可选择加长的阶梯式轴圈的轴承精密锁紧螺母AM、ZM、ZMA用于轴向或径向锁紧，可用于对丝杠轴承施加轴向预载荷。它们也用于轴向承载能力、跳动精度和刚度要求高的场合。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

ZKLF1255-2RS-PE的公差选型yXy东莞J9九游会机械有限公司

推力角接触球轴承ZKLF..-2RS-PE与ZKLF系列对应，但跳动公差在DIN 620标准的P5内，直径公差更大，还有后缀PE。它们用于位置精度要求较低的场合。因此，其相邻结构的精度要求相应也低一些。轴向螺纹连接使再润滑工作变得简便。径向润滑管路可靠地封住。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

推力角接触球轴承ZKLF..-2RS和ZKLF..-2Z还有重载系列。对于相同的轴径，它们的截面尺寸更大，因此基本额定载荷更高。配对 ZKLF..-2RS-2AP轴承系列包含配对的轴承ZKLF..-2RS，单个轴承相互匹配。在配对轴承外圈表面上有箭头标记。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

如果轴承正确布置，唇密封是朝外的。安装时两个轴承上的孔必须对齐，而不是标记必须对齐。重载系列的推力角接触球轴承ZKLF..-2RS和ZKLF..-2Z还有重载系列。对于相同的轴径，它们的截面尺寸更大，因此基本额定载荷更高配对 ZKLN..-2RS-2AP系列轴承包含一对配对的ZKLN..-2RS轴承，单个轴承相互匹配。yXy东莞J9九游会机械有限公司

yXy东莞J9九游会机械有限公司

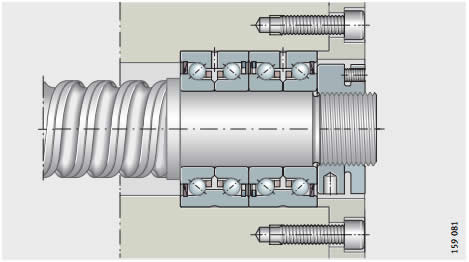

在配对轴承外圈表面上有箭头标记。如果轴承正确布置，唇密封是朝外的，采用轴承端盖轴向固定轴承外圈，如下图：yXy东莞J9九游会机械有限公司

双向推力角接触球轴承选型图 yXy东莞J9九游会机械有限公司
